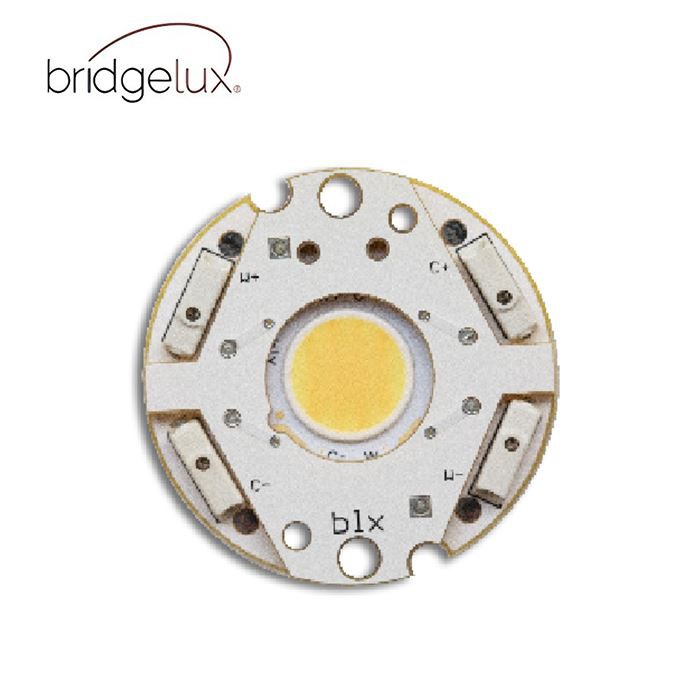

Réseau intégré Bridgelux® Vesta® SE Series Tunable White Gen 2 9 mm avec support S2

Les baies Bridgelux sont des dispositifs entièrement conçus qui offrent des performances thermiques et optiques constantes sur une plate-forme mécanique conçue. Les baies intègrent plusieurs fonctionnalités pour simplifier l'intégration et l'assemblage de la conception.

product-846-608

Famille de produits	Produit	Numéro de pièce	Numéro de document	Gén.	Taille LES (mm)	Plage CCT (K)	IRC	Typ. FLUX (lm) CCT le plus élevé	Courant (mA)	Tension (V)	Puissance (W)	Efficacité (lm/W)	Taille du substrat (mm)
BXRV Vesta TW	Vesta SE accordable blanc 9mm	BXRV-TR-2750G-10A0-A23-S2	DS361	2	⌀10.3	2700-5000	90	1012	500	18	9	111	⌀35.8
BXRV Vesta TW	Vesta SE accordable blanc 9mm	BXRV-TR-2765G-10A0-A23-S2	DS361	2	⌀10.3	2700-6500	90	1021	500	18	9	112	⌀35.8
BXRV Vesta TW	Vesta SE accordable blanc 9mm	BXRV-TR-2750G-10A0-B23-S2	DS361	2	⌀10.3	2700-5000	90	1030	250	35	8.8	117	⌀35.8
BXRV Vesta TW	Vesta SE accordable blanc 9mm	BXRV-TR-2765G-10A0-B23-S2	DS361	2	⌀10.3	2700-6500	90	1040	250	35	8.8	118	⌀35.8
BXRV Vesta TW	Vesta SE accordable blanc 9mm	BXRV-TR-1830G-10A0-B25-S2	DS361	2	⌀10.3	1800-3000	90	912	500	35	8.8	104	⌀35.8
BXRV Vesta TW	Vesta SE accordable blanc 9mm	BXRV-TR-1840G-10A0-A25-S2	DS361	2	⌀10.3	1800-4000	90	965	500	18	9	106	⌀35.8
BXRV Vesta TW	Vesta SE accordable blanc 9mm	BXRV-TR-1840G-10A0-B25-S2	DS361	2	⌀10.3	1800-4000	90	1001	250	36	9	111	⌀35.8

Tableau 1 :Guide de sélection, données de mesure

Numéro de pièce	Nominal TDC 1 Tc=85 diplôme (K)	Typique IRC2 Tc=85 diplôme	Nominal Conduire Actuel, par canal (mA)	Typique Vf 3 Tc=25 diplôme (V)	Typique Pouvoir Tc=25 diplôme (W)	Typique Pulsé Flux3, 4, 5 Tc=25 diplôme (lm)	Typique Efficacité T =25 diplôme5 (lm/W)	Minimum Pulsé Flux8 Tc=25 diplôme (lm)	Typique CC Flux T =85 diplôme6, 7 (lm)
BXRV-TR-2750G-10A0-A- 23-S2	2700	93	500	17.6	8.8	865	98	778	769
BXRV-TR-2750G-10A0-A- 23-S2	5000	92	500	18.2	9.1	1012	111	911	891
BXRV-TR-2765G-10A0-A- 23-S2	2700	93	500	17.6	8.8	865	98	778	769
BXRV-TR-2765G-10A0-A- 23-S2	6500	92	500	18.2	9.1	1021	112	919	899
BXRV-TR-2765S-10A0-A- 23-S2	2700	98, Prospérer	500	17.6	8.8	766	87	689	682
BXRV-TR-2765S-10A0-A- 23-S2	6500	98, Prospérer	500	18.2	9.1	915	101	823	805
BXRV-TR-2750G-10A0-B- 23-S2	2700	93	250	35.1	8.8	865	99	778	769
BXRV-TR-2750G-10A0-B- 23-S2	5000	92	250	35.1	8.8	1030	117	927	907
BXRV-TR-2765G-10A0-B- 23-S2	2700	93	250	35.1	8.8	865	99	778	769
BXRV-TR-2765G-10A0-B- 23-S2	6500	92	250	35.1	8.8	1040	118	936	915
BXRV-TR-2750S-10A0-B- 23-S2	2700	98, Prospérer	250	35.1	8.8	766	87	690	682
BXRV-TR-2750S-10A0-B- 23-S2	5000	98, Prospérer	250	35.1	8.8	923	105	830	831
BXRV-TR-2765S-10A0-B- 23-S2	2700	98, Prospérer	250	35.1	8.8	766	87	690	682
BXRV-TR-2765S-10A0-B- 23-S2	6500	98, Prospérer	250	35.1	8.8	931	106	838	837
BXRV-TR-1830G-10A0-B- 2X-S2	1800	92	250	35.1	8.8	585	67	527	521
BXRV-TR-1830G-10A0-B- 2X-S2	3000	92	250	35.1	8.8	910	104	819	801
BXRV-TR-1840G-10A0-A- 2X-S2	1800	92	500	17.6	8.8	594	68	535	529
BXRV-TR-1840G-10A0-A- 2X-S2	4000	92	500	18.2	9.1	965	106	868	849
BXRV-TR-1840S-10A0-A- 2X-S2	1800	92	500	17.6	8.8	594	68	535	529
BXRV-TR-1840S-10A0-A- 2X-S2	4000	98, Prospérer	500	18.2	9.1	868	95	781	764
BXRV-TR-1840S-10A0-B- 2X-S2	1800	92	250	36	9	612	68	551	545
BXRV-TR-1840S-10A0-B- 2X-S2	4000	98, Prospérer	250	36	9	864	96	778	769
BXRV-TR-1840G-10A0-B- 2X-S2	1800	92	250	36	9	630	70	567	561
BXRV-TR-1840G-10A0-B- 2X-S2	4000	92	250	36	9	1001	111	901	891

Tableau 2: Tableau des produits enregistrés dans le Registre Européen des Produits pour l'Étiquetage Énergétique (EPREL)

Partie Nombre	TDC (K)	IRC	Cour- louer 3 (mA)	Volt- âge 3 (V)	Utile Flux2 utile Tc=85 degré (lm)	Pouvoir (W)	Efficacité (lm/W)	Énergie Efficacité Classe4	Régis- ration Non
Partie Nombre	TDC (K)	IRC	Cour- louer 3 (mA)	Volt- âge 3 (V)	Utile Flux2 utile Tc=85 degré (lm)	Pouvoir (W)	Efficacité (lm/W)		Régis- ration Non
BXRV-TR-2750G-10A0-A-23-S2	5000	90	700	17.8	1069	12.5	86	F	876530
BXRV-TR-2765G-10A0-A-23-S2	6500	90	700	17.8	1078	12.5	86	F	879126
BXRV-TR-2750G-10A0-B-23-S2	5000	90	480	34.3	1440	16.5	87	F	876531
BXRV-TR-2765G-10A0-B-23-S2	6500	90	480	34.3	1453	16.5	88	F	879127
BXRV-TR-2750S-10A0-B-23-S2	5000	97	480	34.3	1214	16.5	74	G	876537
BXRV-TR-2765S-10A0-B-23-S2	6500	97	480	34.3	1223	16.5	74	G	876540
BXRV-TR-1830G-10A0-B-2X-S2	3000	90	390	33.4	942	13.0	72	G	876520
BXRV-TR-1840G-10A0-A-2X-S2	4000	90	700	17.8	1030	12.5	82	F	876523
BXRV-TR-1840S-10A0-A-2X-S2	4000	97	660	17.7	812	11.7	69	G	876527
BXRV-TR-1840S-10A0-B-2X-S2	4000	97	420	33.8	1041	14.2	73	G	876528
BXRV-TR-1840G-10A0-B-2X-S2	4000	90	480	34.3	1316	16.5	80	F	876524

Tableau 3 :Indice de rendu des couleurs typique et valeurs TM-30 au degré Tc =85

Nominal TDC1	Rf	R g	Râ	R1	R2	R3	R4	R5	R6	R7	R8	R9	R10	R11	R12	R13	R14	R15
2700K	96	99	98	96	98	97	94	96	95	98	98	97	95	91	92	96	97	97
4000K	97	101	97	96	98	98	97	97	97	99	97	92	97	95	96	97	98	96
5000K	96	99	98	98	98	98	95	98	96	97	97	95	96	97	91	97	98	96
6500K	96	99	98	98	98	99	97	98	98	99	98	95	96	98	93	98	99	96

Tableau 4 :Valeurs ASD typiques à Tc =85 degré

TDC nominal	TSA
2700K	11%
4000K	6%
5000K	9%
6500K	8%

Tableau 5 : Caractéristiques électriques

Numéro de pièce	TDC Tc=85 diplôme (K)	Nominal Conduire Actuel (mA)	Avant Tension Pulsé, Tc = 25 diplôme (V) 1, 2, 3, 7			Typique Tem- température Coefficient de l'avant Tension 4 ∆Vf/∆Tc (mV/ degré )	Typique Thermique Résistance Jonction vers Cas5 Rj-c (degré /W)	Sélection du pilote Tensions6 (V)
			Minimum	Typique	Maximum			Sélection du pilote Tensions6 (V)
			Minimum	Typique	Maximum			Vf Min. Chaud Tc = 105 degrés (V)	Vf Max. Froid Tc = -40 degrés (V)
BXRV-TR-xxxxX-10A0-A- 2X-S2	1800, 2700	500	16.5	17.6	18.7	-5.9	0.91	16.1	19.0
BXRV-TR-xxxxX-10A0-A- 2X-S2	4000, 5000/6500	500	17.1	18.2	19.3	-5.9	0.91	16.6	19.7
BXRV-TR-xxxxX-10A0-B- 2X-S2	1800, 2700	250	33.0	35.1	37.2	-12.8	0.86	32.0	38.0
BXRV-TR-xxxxX-10A0-B- 2X-S2	3000, 5000/6500	250	33.0	35.1	37.2	-12.8	0.86	32.0	38.0
BXRV-TR-1840G-10A0-B- 2X-S2	1800	250	33.8	36.0	38.2	-11.1	1.00	32.9	38.9
BXRV-TR-1840G-10A0-B- 2X-S2	4000	250	33.8	36.0	38.2	-10.9	1.00	32.8	39.0

Tableau 6 : Notes maximales

Paramètre	Note maximale
Température de jonction des LED (Tj)	125 degrés
Température de stockage	-40 degrés à +105 degrés
Température du boîtier de fonctionnement1 (Tc)	105 degrés
Température de soudure2	350 degrés ou moins pendant un maximum de 6 secondes
	BXRV-TR-xxxxX-10A0-A-23-S2		BXRV-TR-xxxxX-10A0-B-2X-S2
	Canal 1	Canal 2	Canal 1	Canal 2
	2700K 1800K	5000K, 6500K, 4000K	2700K, 1800K	5000K, 6500K, 3000K, 4000K
Courant de commande combiné maximal4	700mA	700mA	480mA	480mA
Courant de commande pulsé maximal5	960mA	720mA	500mA	500mA
Puissance totale maximale	13.0W		18.0W

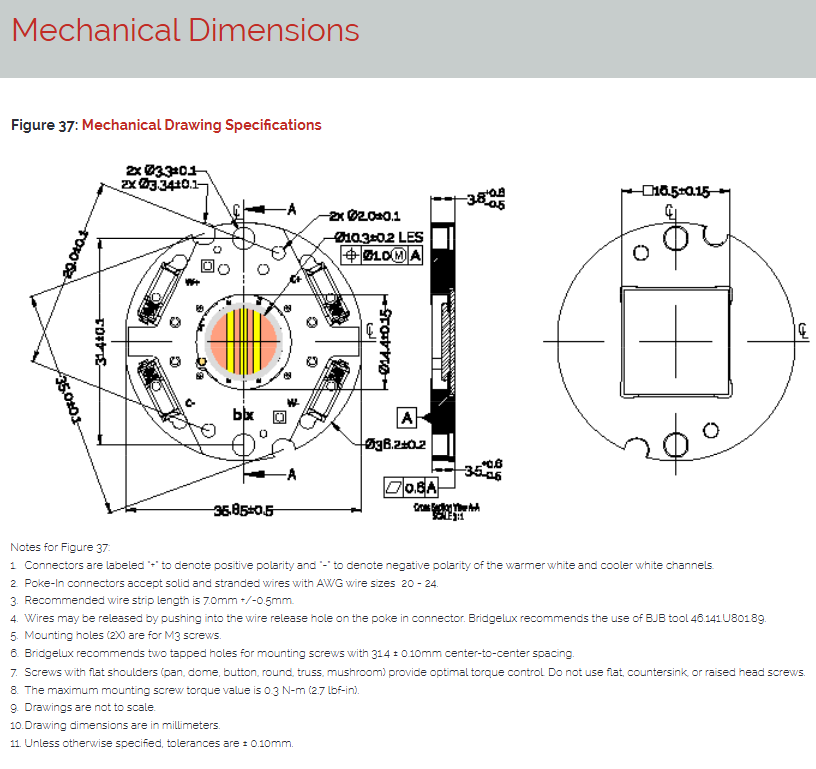

product-816-769

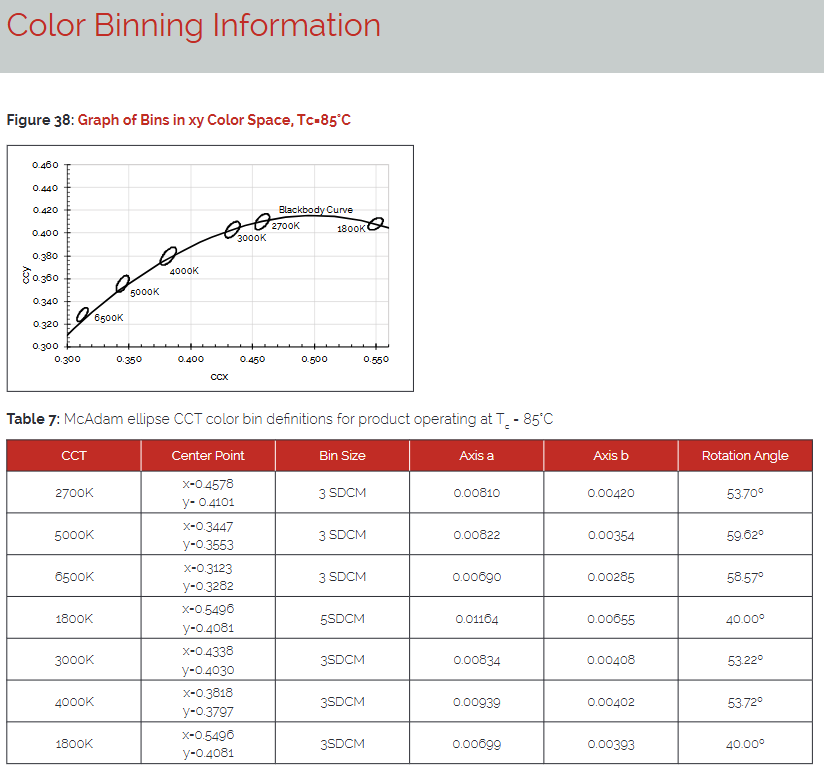

product-824-776

product-834-660
