SST-20-WS Génération 2

LED horticoles

Envoyez demande

Télécharger

Description

LED blanches haute puissance SST-20-WS Gen 2

Caractéristiques
• Les LED blanc froid haute puissance ont une sortie typique de 1 100 lm à 3 A, 85 degrés.
• La puce verticale offre une densité lumineuse élevée et un petit angle d'émission, idéal pour maximiser l'intensité et la distance du faisceau dans un éclairage directionnel.
• La technologie du phosphore-sur-puce présente une uniformité élevée des couleurs sur l'angle de rayonnement, permettant une qualité de lumière supérieure pour les spots de faisceau.
• Courant de commande maximum : 3 A
• Température de couleur : 5 000 K, 5 700 K, 6 500 K
• Indice de rendu des couleurs : Typ. 70, Min. 65
• Faible résistance thermique : 1,6 degré /W
• Bacs de chromaticité compatibles ANSI-

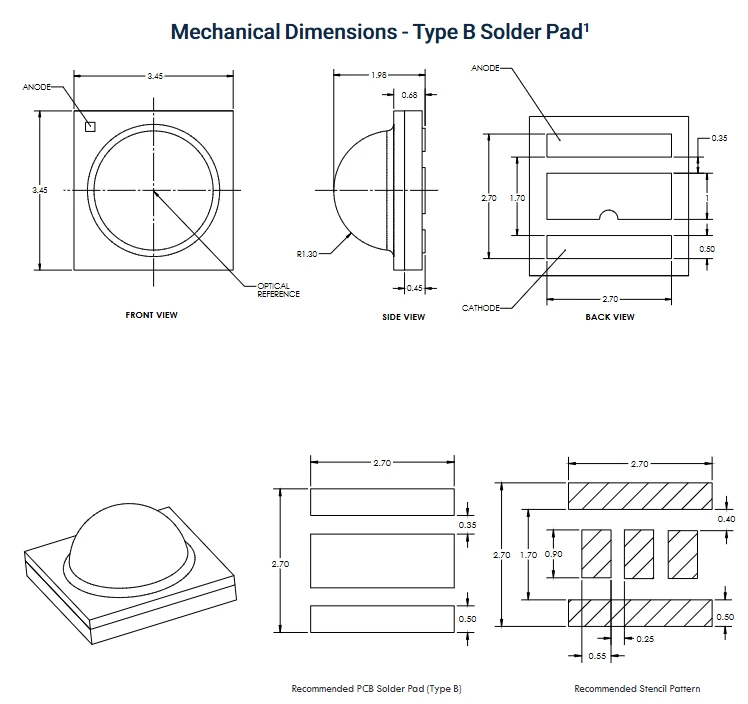

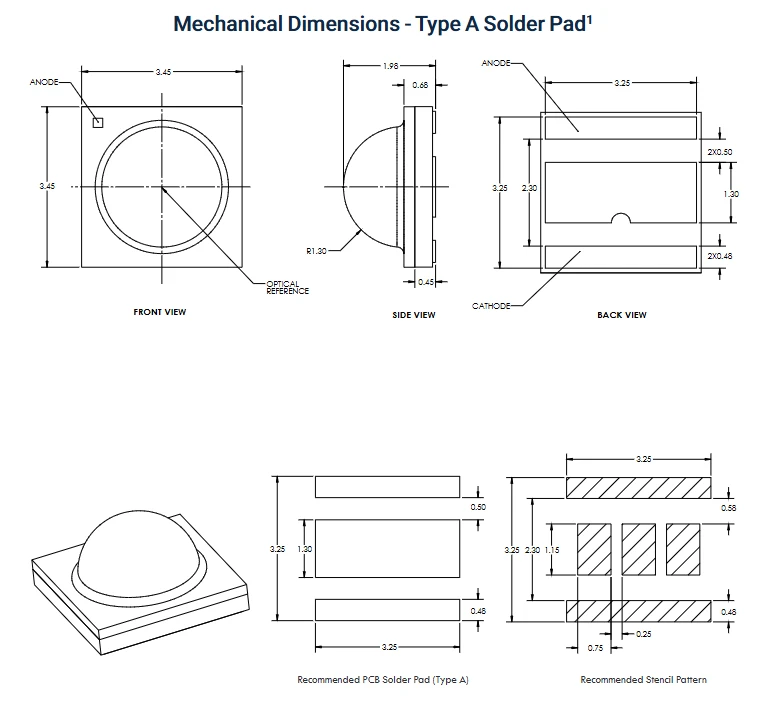

• Disponible en 2 configurations d'empreinte de soudure
• Chemin thermique isolé électriquement
• Indice ESD HBM 8 kV selon ANSI/ESDA/JEDEC JS-001

Applications
• Lampes portatives
• Feux de vélo
• Feux auxiliaires automobiles
• Lampes de travail à LED
• Éclairage extérieur et routier
• Éclairage industriel pour grandes hauteurs

Commande de numéros de pièces

IRC	TDC	Flux lumineux		Chromaticité Kit de bac3	Patin de Soudure Type4	Numéro de pièce de commande
		Bac de flux minimum1	Flux minimum2
Tapez. 70 Min. 65	5000K	F8	610 ml	501	A	SST-20-WS50-A2-F8501
					B	SST-20-WS50-B2-F8501
				502	A	SST-20-WS50-A2-F8502
					B	SST-20-WS50-B2-F8502
		F9	640 ml	501	A	SST-20-WS50-A2-F9501
					B	SST-20-WS50-B2-F9501
				502	A	SST-20-WS50-A2-F9502
					B	SST-20-WS50-B2-F9502
	5700K	F8	610 ml	571	A	SST-20-WS57-A2-F8571
					B	SST-20-WS57-B2-F8571
				572	A	SST-20-WS57-A2-F8572
					B	SST-20-WS57-B2-F8572
		F9	640 ml	571	A	SST-20-WS57-A2-F9571
					B	SST-20-WS57-B2-F9571
				572	A	SST-20-WS57-A2-F9572
					B	SST-20-WS57-B2-F9572
	6500K	F9	640 ml	651	A	SST-20-WS65-A2-F9651
					B	SST-20-WS65-B2-F9651
				652	A	SST-20-WS65-A2-F9652
					B	SST-20-WS65-B2-F9652
				703	A	SST-20-WS65-A2-F9703
					B	SST-20-WS65-B2-F9703
		G1	680 ml	651	A	SST-20-WS65-A2-G1651
					B	SST-20-WS65-B2-G1651
				652	A	SST-20-WS65-A2-G1652
					B	SST-20-WS65-B2-G1652

Binning de flux lumineux

Flux Poubelle Code	Regroupement à 1 500 mA			Flux minimum corrélé (lm) @ Tj=85 degré 2
	Tj=85 degré 1		Tj=25 degré 1	350 mA	700 mA	2000 mA	3000 mA
	Minimum Flux (lm)	Maximum Flux (lm)	Minimum Flux (lm)	350 mA	700 mA	2000 mA	3000 mA
F8	610	640	671	171	317	769	1037
F9	640	680	704	179	333	806	1088
G1	680	720	748	190	354	857	1156
G2	720	760	792	202	374	907	1224

Regroupement de tension directe

Code de compartiment de tension	Binning à 1 500 mA, Tj=85 degrés
Code de compartiment de tension	Tension minimale (V)	Tension maximale (V)
VJ	2.7	2.9
VK	2.9	3.1
VL	3.1	3.3

Coordonnées de regroupement de chromaticité

TDC	Poubelle Code	CIEx	CIEY	Poubelle Code	CIEx	CIEY	Poubelle Code	CIEx	CIEY	Poubelle Code	CIEx	CIEY
5000K	DA	0.3371	0.3490	Base de données	0.3376	0.3616	CC	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.3760		0.3533	0.3620
		0.3440	0.3427		0.3451	0.3554		0.3533	0.3620		0.3515	0.3487
		0.3366	0.3369		0.3371	0.3490		0.3451	0.3554		0.3440	0.3427
	DH	0.3366	0.3369	DE	0.3381	0.3762	DF	0.3480	0.3840	DG	0.3440	0.3428
		0.3440	0.3428		0.3480	0.3840		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.3760		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	Californie	0.3215	0.3350	CB	0.3207	0.3462	CC	0.3290	0.3538	CD	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300
	CH	0.3222	0.3243	CE	0.3196	0.3602	FC	0.3290	0.3690	CG	0.3290	0.3300
		0.3290	0.3300		0.3290	0.3690		0.3381	0.3762		0.3366	0.3369
		0.3290	0.3180		0.3290	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.3120		0.3207	0.3462		0.3290	0.3538		0.3290	0.3180
6500K	BA	0.3048	0.3207	BB	0.3028	0.3304	Colombie-Britannique	0.3115	0.3391	BD	0.3130	0.3290
		0.3130	0.3290		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.3130	0.3290		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.3130	0.3290		0.3144	0.3186
	BH	0.3068	0.3113	ÊTRE	0.3005	0.3415	petit ami	0.3099	0.3509	BG	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.3120
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059
7500K	AA	0.2950	0.297	AB	0.2920	0.3060	CA	0.2984	0.3133	ANNONCE	0.2984	0.3133
		0.2920	0.306		0.2895	0.3135		0.2962	0.3220		0.3048	0.3207
		0.2984	0.3133		0.2962	0.3220		0.3028	0.3304		0.3068	0.3113
		0.3009	0.3042		0.2984	0.3133		0.3048	0.3207		0.3009	0.3042
	AH	0.2980	0.2880	AE	0.2895	0.3135	AF	0.2962	0.3220	AG	0.3037	0.2937
		0.2950	0.2970		0.2870	0.3210		0.2937	0.3312		0.3009	0.3042
		0.3009	0.3042		0.2937	0.3312		0.3005	0.3415		0.3068	0.3113
		0.3037	0.2937		0.2962	0.3220		0.3028	0.3304		0.3093	0.2993

Notes maximales absolues

Paramètre		Symbole	Valeur	Unité
Courant direct CC	Minimum	Si min	0.2	A
Courant direct CC	Maximum	Si maximum	3.0	A
Courant de surtension (t<10 ms, Duty Cycle < 10%)		I s	4	A
Tension inverse (Ir= 10 mA)		V r	5	V
Dissipation de puissance		PD	10	W
Température de jonction		Tj max	150	degré
Température de fonctionnement		T opr	-40 à 100	degré
Température de stockage		T stg	-40 à 100	degré
Tension de tenue ESD HBM selon ANSI/ESDA/JEDEC JS-001		VHBM	8	kV
Tension de tenue ESD MDP selon ANSI/ESDA/JEDEC JS-002		VCDM	1	kV

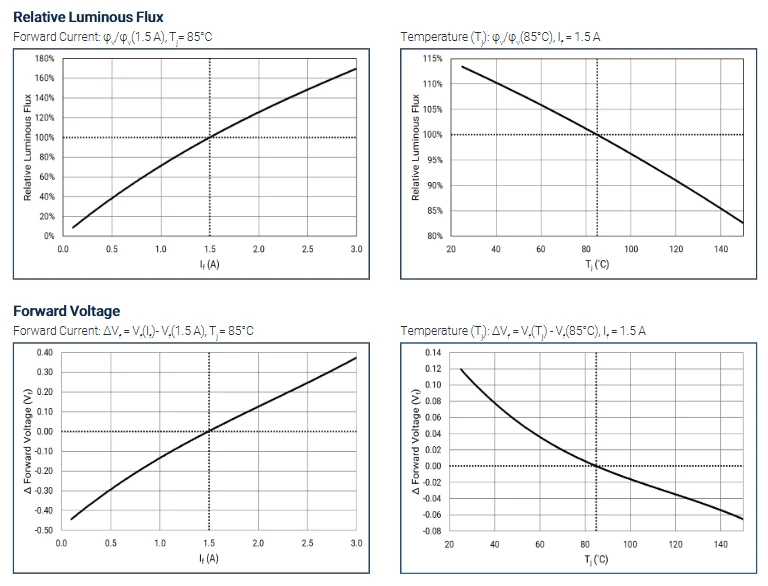

Caractéristiques du produit

Paramètre		Symbole	Valeur	Unité
Indice de rendu des couleurs1 (Tj=85 degré)	Minimum	IRC min	65
Indice de rendu des couleurs1 (Tj=85 degré)	Typique	Type de CRI	70
Angle de vision (FWHM)		2θ1/2	120	degré
Tension directe (Si =1500 mA, Tj=85 degré)	Minimum	Vfmin	2.7	V
	Typique	Type Vf	3.0
	Maximum	Vf max	3.3
Coefficient de température de tension		∂Vf/∂T	-1.5	mV/degré
Résistance thermique (électrique) Point de jonction/soudure		Rthjs-EL	1.6	degré /W
