Vesta® SE Series Dim-To-Warm Gen 1 15 mm Réseau intégré avec support S2
Bridgelux® Vesta® SE Series Dim-To-Warm Gen 1 15 mm Réseau intégré avec support S2
Description
Bridgelux® Vesta® SE Series Dim-To-Warm Gen 1 15 mm Réseau intégré avec support S2

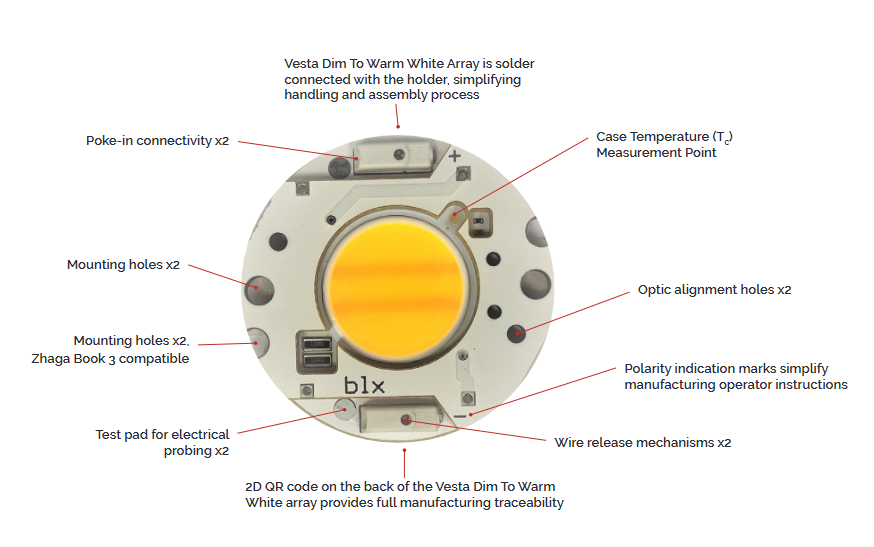

Les baies Bridgelux sont des dispositifs entièrement conçus qui offrent des performances thermiques et optiques constantes sur une plate-forme mécanique conçue. Les baies intègrent plusieurs fonctionnalités pour simplifier l'intégration et l'assemblage de la conception.
|
Famille de produits |
Produit |
Numéro de pièce |
Numéro de document |
Gén. |
Taille LES (mm) |
Plage CCT (K) |
IRC |
Typ. FLUX (lm) CCT le plus élevé |
Courant (mA) |
Tension (V) |
Puissance (W) |
Efficacité (lm/W) |
Taille du substrat (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Vesta DW | Vesta SE Dim à chaud 15 mm | BXRV-DR-1827G-3000-A13-S2 | DS373 | 1 | ⌀15.7 | 1800-2700 | 90 | 3338 | 950 | 34.1 | 32.4 | 103 | ⌀35.3 |
| BXRV Vesta DW | Vesta SE Dim à chaud 15 mm | BXRV-DR-1827H-3000-A13-S2 | DS373 | 1 | ⌀15.7 | 1800-2700 | 95 | 2951 | 950 | 34.1 | 32.4 | 91 | ⌀35.3 |
| BXRV Vesta DW | Vesta SE Dim à chaud 15 mm | BXRV-DR-1830G-3000-A13-S2 | DS373 | 1 | ⌀15.7 | 1800-3000 | 90 | 3606 | 950 | 34.1 | 32.4 | 111 | ⌀35.3 |
| BXRV Vesta DW | Vesta SE Dim à chaud 15 mm | BXRV-DR-1830H-3000-A13-S2 | DS373 | 1 | ⌀15.7 | 1800-3000 | 95 | 3129 | 950 | 34.1 | 32.4 | 97 | ⌀35.3 |
Tableau 1: Guide de sélection, données de mesure
|
Numéro de pièce |
Nominal TDC1 Tc=25 diplôme (K) |
IRC 2 |
Conduire Actuel (mA) |
Typique Vf Tc=25 diplôme (V) |
Typique Pouvoir Tc=25 diplôme (W) |
Typique Pulsé Flux 3, 4, 5 Tc=25 diplôme (lm) |
Typique Efficacité Tc=25 diplôme (lm/W) |
Minimum Pulsé Flux 6 Tc=25 diplôme (lm) |
Typique Flux CC 7, 8 Tc=85 diplôme (lm) |
|
BXRV-DR-1827G-3000-A- 13-S2 |
2700 |
90 |
950 |
34.1 |
32.4 |
3338 |
103 |
3004 |
3004 |
|
1800 |
90 |
20 |
26.4 |
0.5 |
42 |
80 |
38 |
38 |
|
|
BXRV-DR-1827H-3000-A- 13-S2 |
2700 |
95 |
950 |
34.1 |
32.4 |
2951 |
91 |
2655 |
2655 |
|
1800 |
93 |
20 |
26.4 |
0.5 |
36 |
68 |
32 |
32 |
|
|
BXRV-DR-1830G-3000-A- 13-S2 |
3000 |
90 |
950 |
34.1 |
32.4 |
3606 |
111 |
3246 |
3246 |
|
1800 |
90 |
20 |
26.4 |
0.5 |
51 |
96 |
46 |
46 |
|
|
BXRV-DR-1830H-3000-A- 13-S2 |
3000 |
95 |
950 |
34.1 |
32.4 |
3129 |
97 |
2816 |
2816 |
|
1800 |
93 |
20 |
26.4 |
0.5 |
43 |
82 |
39 |
39 |
Tableau 2: Tableau des produits enregistrés dans le Registre Européen des Produits pour l'Étiquetage Énergétique (EPREL)
|
|
TDC (K) |
IRC |
Cour- louer 3 (mA) |
Volt- âge 3 (V) |
Utile Flux 2 utile Tc=85C (lm) |
Pouvoir (W) |
Efficacité (lm/W) |
Énergie Efficacité Classe 4 |
Régis- ration Non |
|
|
|||||||||
|
BXRV-DR-1827G-3000-A- 13-S2 |
2700 |
90 |
940 |
33.0 |
2732 |
31.1 |
87 |
G |
876472 |
|
BXRV-DR-1827H-3000-A- 13-S2 |
2700 |
95 |
380 |
30.2 |
1062 |
11.5 |
92 |
F |
876486 |
|
BXRV-DR-1830G-3000-A- 13-S2 |
3000 |
90 |
1050 |
33.6 |
3233 |
35.3 |
91 |
G |
876503 |
|
BXRV-DR-1830H-3000-A- 13-S2 |
3000 |
95 |
620 |
31.5 |
1778 |
19.5 |
90 |
G |
876517 |
Numéro de pièce
Tableau 3: Caractéristiques électriques
|
Numéro de pièce |
Conduire Actuel (mA) |
Avant Tension Pulsé, Tc = 25.C (V) 1, 2, 3, 7 |
Typique Coefficient de l'avant Tension ∆Vf/∆Tc (mV/ºC) |
Typique Thermique Résistance Jonction vers Cas4, 5 Rj-c (ºC/W) |
Sélection du pilote Tensions6 (V) |
|||
|
Minimum |
Typique |
Maximum |
||||||
|
Vf Min. Chaud Tc = 105ºC (V) |
Vf Max. Froid Tc = -40ºC (V) |
|||||||
|
BXRV-DR-xxxxx-3000-A- 13-S2 |
950 |
30.9 |
34.1 |
37.3 |
-15.0 |
0.15 |
29.7 |
38.3 |
|
1050 |
31.3 |
34.5 |
37.7 |
-15.0 |
0.16 |
30.1 |
38.7 |
|
Tableau 4: Notes maximales
|
Paramètre |
Note maximale |
|
Température de jonction des LED (Tj) |
125 degrés |
|
Température de stockage |
-40.C à +105.C |
|
Température du boîtier de fonctionnement1 (Tc) |
105 degrés |
|
Courant de commande maximal3 |
1050mA |
|
Courant de commande pulsé maximum4 |
1500mA |
|
Tension inverse maximale5 |
-60V |
