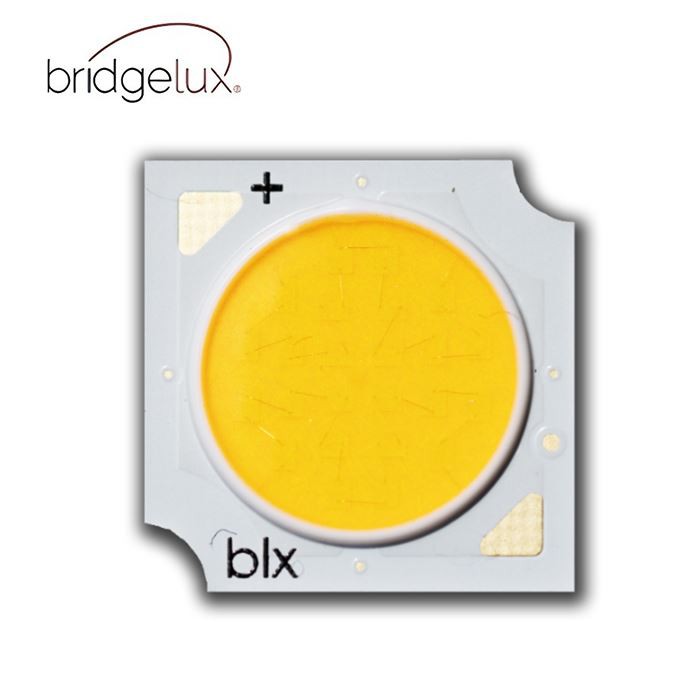

Série V™ GEN9 V10

Série de baies Bridgelux® V Series™ GEN9 V10

Envoyez demande Discuter maintenant

Télécharger

Description

Série de baies Bridgelux® GEN9 V10

Les produits V Series™ LED Array fournissent une lumière de haute qualité dans un ensemble d'éclairage à semi-conducteurs compact et -efficace-. Ces matrices de puces intégrées (CoB) peuvent être pilotées efficacement à plus de deux fois le courant de commande nominal, ce qui permet une flexibilité de conception auparavant impossible. Ces sources lumineuses à haute densité de flux sont conçues pour prendre en charge une large gamme de luminaires directionnels et de lampes de remplacement de haute qualité et à faible coût pour les applications commerciales et résidentielles intérieures et extérieures.

Le COB Gen 9 V Series est un produit à haute efficacité qui utilise du phosphore rouge à bande étroite pour améliorer considérablement l'efficacité du spectre. L'efficacité améliorée du spectre permet au produit 80 CRI de la série Gen 9 d'offrir une efficacité meilleure ou équivalente à celle de notre produit de la série V de la génération précédente.

Le réseau de LED V10 est disponible dans une variété de combinaisons électriques, CCT et CRI, offrant une flexibilité de conception substantielle et des avantages en matière d'efficacité énergétique.

Les conceptions de systèmes d'éclairage intégrant ces réseaux de LED offrent une efficacité accrue au niveau du système et une durée de vie plus longue. Les applications typiques incluent les lampes de remplacement et les lampes de travail, d'accentuation, de spot, de rail, de zone étendue, de sécurité, d'éclairage mural et d'éclairage vers le bas.

Caractéristiques
• Efficacité de 196 lm/W typique, 3 000 K 80 CRI
• Large sélection d'options CCT (2 700 K-5 000 K) avec un minimum d'options CRI de 80
• Éclairage uniforme de haute-qualité
• 2 et 3 options de regroupement SDCM (2 700 000 à 4 000 K)
• 3 et 4 options de regroupement SDCM (5 000 Ko)
• Codes de compartiment de tension avant et marquage au dos
• Lumière instantanée avec gradation illimitée
• Garantie de 5 ans

Avantages
• Permet des systèmes d'éclairage à haute efficacité et des coûts d'exploitation réduits
• Prend en charge la tendance vers la miniaturisation des luminaires et offre un contrôle optique amélioré
• Flexibilité de conception pour une large gamme d'applications d'éclairage
• Lumière blanche propre sans pixellisation
• Lumière blanche uniforme et constante
• Flexibilité de conception pour les applications-multisources
• Facile à utiliser avec des capteurs de lumière du jour et de mouvement pour augmenter les économies d'énergie
• Concevez en toute confiance

Famille de produits	Produit	Numéro de pièce	Numéro de document	Gén.	LES (mm)	TDC (K)	Options d'IRC	SDCM	Typ. Flux(lm)	Courant (mA)	Tension (V)	Efficacité (lm/W)	Taille du substrat (mm)
BXRE V	V10A	BXRE-xxE10F0-A-9x	DS1305	9	10	2700 - 5000	80	2,3	1970	300	33.9	194	13.5x13.5
BXRE V	V10A	BXRE-xxE10FB-A-9x	DS1305-1	9	10	2700- 4000	80	2,3	1702	300	33.9	186	13.5x13.5

Famille de produits	Produit	Numéro de pièce	Numéro de document	Gén.	LES (mm)	TDC (K)	Options d'IRC	SDCM	Typ. Flux(lm)	Courant (mA)	Tension (V)	Efficacité (lm/W)	Taille du substrat (mm)
BXRE V	V10B	BXRE-xxE10F0-B-9x	DS1305	9	10	2700 - 5000	80	3,4	1320	200	33.6	196	13.5x13.5
BXRE V	V10B	BXRE-xxE10FB-B-9x	DS1305-1	9	10	2700- 4000	80	3,4	1140	200	33.6	189	13.5x13.5

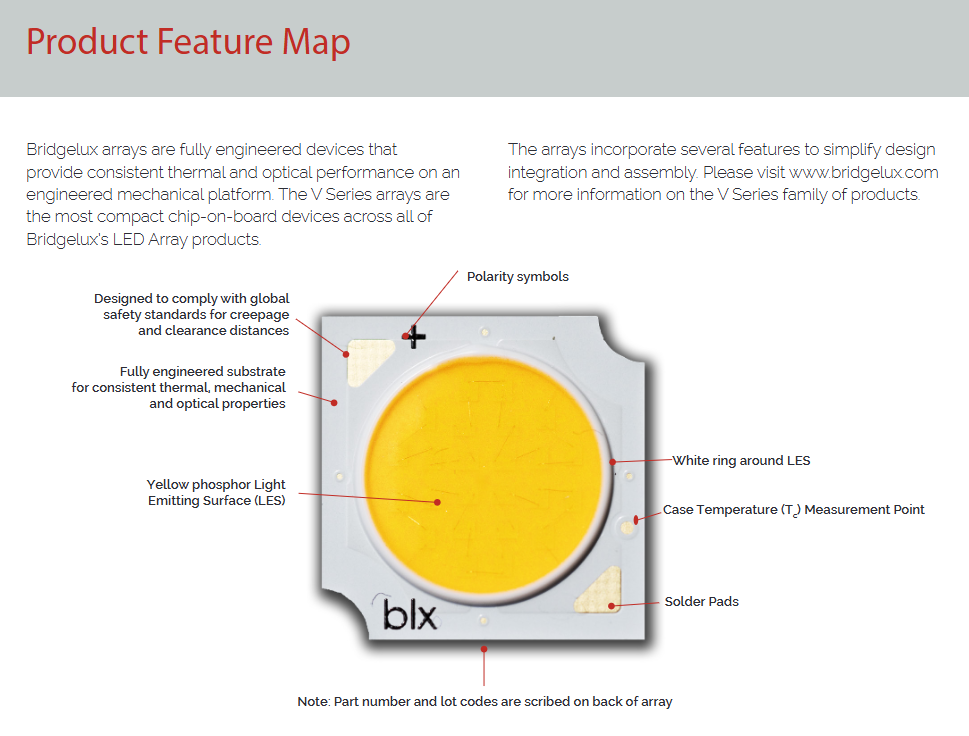

product-969-736

Tableau 1 :Guide de sélection, données de mesure pulsées (Tj=Tc=25 degré)

Numéro de pièce	Nominal TDC1 (K)	IRC2	Entraînement nominal Actuel3 (mA)	Typique Pulsé Flux4,5,6 Tc = 25ºC (lm)	Minimum Flux pulsé6,7 Tc = 25ºC (lm)	Typique Vf (V)	Typique Pouvoir (W)	Typique Efficacité (lm/W)
BXRE-27E10F0-A-9x	2700	80	300	1931	1738	33.9	10.2	190
BXRE-27E10F0-B-9x	2700	80	200	1294	1164	33.6	6.7	193
BXRE-30E10F0-A-9x	3000	80	300	1970	1773	33.9	10.2	194
BXRE-30E10F0-B-9x	3000	80	200	1320	1188	33.6	6.7	196
BXRE-35E10F0-A-9x	3500	80	300	1980	1782	33.9	10.2	195
BXRE-35E10F0-B-9x	3500	80	200	1327	1194	33.6	6.7	197
BXRE-40E10F0-A-9x	4000	80	300	1990	1791	33.9	10.2	196
BXRE-40E10F0-B-9x	4000	80	200	1333	1200	33.6	6.7	198
BXRE-50E10F0-A-9x	5000	80	300	1950	1755	33.9	10.2	192
BXRE-50E10F0-B-9x	5000	80	200	1307	1176	33.6	6.7	194

Tableau 2 :Guide de sélection, performances DC stabilisées (Tc=85 degré) 4,5

Numéro de pièce	TDC nominal1 (K)	IRC2	Entraînement nominal Actuel3 (mA)	CC typique Flux4,5		CC minimum Flux6		Typique Vf (V)	Typique Pouvoir (W)	Typique Efficacité (lm/W)
Numéro de pièce	TDC nominal1 (K)	IRC2	Entraînement nominal Actuel3 (mA)	T c	= 85ºC (lm)	T c	= 85ºC (lm)	Typique Vf (V)	Typique Pouvoir (W)	Typique Efficacité (lm/W)
BXRE-27E10F0-A-9x	2700	80	300	1776		1599		33.3	10.0	178
BXRE-27E10F0-B-9x	2700	80	200	1190		1071		33.0	6.6	180
BXRE-30E10F0-A-9x	3000	80	300	1812		1631		33.3	10.0	181
BXRE-30E10F0-B-9x	3000	80	200	1214		1093		33.0	6.6	184
BXRE-35E10F0-A-9x	3500	80	300	1821		1639		33.3	10.0	182
BXRE-35E10F0-B-9x	3500	80	200	1220		1098		33.0	6.6	185
BXRE-40E10F0-A-9x	4000	80	300	1831		1647		33.3	10.0	183
BXRE-40E10F0-B-9x	4000	80	200	1227		1104		33.0	6.6	186
BXRE-50E10F0-A-9x	5000	80	300	1794		1615		33.3	10.0	180
BXRE-50E10F0-B-9x	5000	80	200	1202		1082		33.0	6.6	182

Tableau 3: Numéros de pièces enregistrés dans le registre européen des produits pour l'étiquetage énergétique

NUMÉRO DE PIÈCE1	TDC (K)	IRC	Actuel2 (mA)	VF (V)	Utile flux3 (Φutilisation)à 85C (lm)	Pouvoir- euh (W)	Efficacité (lm/W)	Énergie efficacité classe4	Régis- ration Non
BXRE-27E10F0-A-93	2700	80	720	37.5	3768	27	140	E	1702061
BXRE-27E10F0-B-93	2700	80	540	37.5	2816	20	139	E	1702062
BXRE-30E10F0-A-93	3000	80	720	37.5	3845	27	142	E	1702076
BXRE-30E10F0-B-93	3000	80	540	37.5	2872	20	142	E	1702077
BXRE-35E10F0-A-93	3500	80	720	37.5	3864	27	143	E	1702091
BXRE-35E10F0-B-93	3500	80	540	37.5	2888	20	143	E	1702092
BXRE-40E10F0-A-93	4000	80	720	37.5	3884	27	144	E	1702106
BXRE-40E10F0-B-93	4000	80	540	37.5	2901	20	143	E	1702107
BXRE-50E10F0-A-94	5000	80	720	37.5	3806	27	141	E	1702127
BXRE-50E10F0-B-94	5000	80	540	37.5	2844	20	140	E	1702129
